Les fraiseuses à lamelles ou biscuiteuses
Bienvenue à Mon compte RONA
Créer VOTRE COMPTE RONACréez votre compte RONA pour gérer votre panier d'achats, recevoir des offres promotionnelles personnalisées et vivre une expérience de magasinage plus complète.
Créer MON COMPTE RONA
La fraiseuse à lamelles, aussi appelée biscuiteuse, est un outil motorisé muni d’une lame escamotable, conçu pour pratiquer des fentes. Celles-ci sont destinées à recevoir des lamelles - ou biscuits – faites de bois compressé, constituant le joint entre les pièces à assembler. De la colle est appliquée dans les fentes pour coller les lamelles et joindre les pièces. Les lamelles gonflent et se coincent à l’intérieur, maintenant le tout en place. La fraiseuse à lamelles offre un assemblage d’aspect très professionnel, idéal pour confectionner des meubles, tiroirs et portes d’armoires.
Quelle sera le type d’utilisation? Occasionnelle? Fréquente?
Quel est le degré de précision recherché? Standard? Élevé?

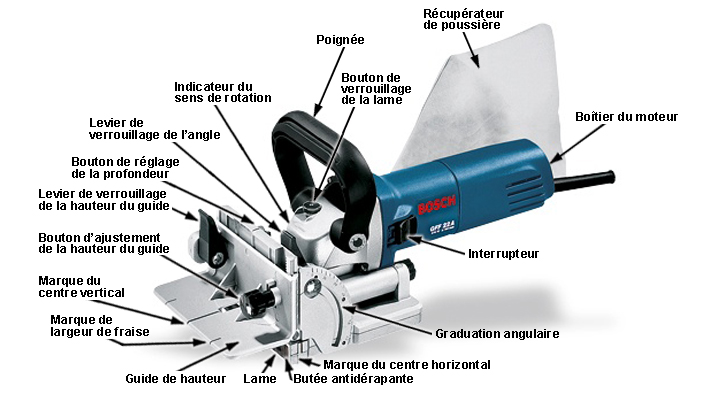

1- Poignée
La poignée permet de maintenir fermement l’appareil et de le contrôler avec précision.
2- Bouton de verrouillage de la lame
Le bouton de verrouillage bloque et empêche la lame de tourner lors de son remplacement.
3- Boîtier du moteur
Le moteur, d’environ 6,5A (peut varier selon le modèle), tourne jusqu’à 10 000 tours minute. Le boîtier dans lequel loge le moteur sert également de poignée pour pousser la fraiseuse vers le devant afin de pratiquer la rainure.
4- Interrupteur
L’interrupteur permet de mettre l’appareil en mode marche ou arrêt. Sur certains appareils, il est parfois conçu pour faciliter l’arrêt d’urgence.
5- Levier de verrouillage de l’angle
Le levier permet de verrouiller le guide à l’angle indiqué sur l’échelle, afin de fraiser les chants de pièces coupées à angle. L’angle peut être ajusté de 0 à 90°.
6- Graduation angulaire
Indique l’angle que fait le guide de hauteur par rapport à la butée verticale.
7- Bouton d’ajustement de la hauteur du guide
En plus de pouvoir être incliné, le guide s’ajuste également sur la hauteur, jusqu’à environ 1 ¼". Une échelle indique la hauteur à partir du centre de l’épaisseur de la lame. Sur certaines fraiseuses à lamelles, le guide doit être positionné manuellement puis verrouillé à l’aide d’un bouton. D’autres appareils comportent quant à eux un bouton qui déplace le guide sur une crémaillère.
8- Marque du centre horizontal
Indique le centre horizontal de la lame (i.e. le centre de son épaisseur).
9- Butées antidérapantes
Ces butées contribuent à une plus grande précision lors de l’utilisation en empêchant l’appareil de glisser sur la surface à fraiser.
10- Lame
La lame demeure à l’intérieur de l’appareil lorsqu’il est inutilisé. Elle sort par la fente lorsqu’on pousse sur le boîtier de l’appareil. Des ressorts la ramènent à l’intérieur automatiquement. Elle comporte généralement 6 ou 8 dents.
11- Guide de hauteur
Ce guide, ajustable en hauteur et en angle, s’appuie sur le dessus de la pièce à fraiser afin d’assurer la stabilité de l’appareil et de positionner celui-ci à la hauteur requise. De surcroît, il comporte des repères qui servent à placer l’appareil vis-à-vis les marques tracées sur la pièce.
12- Marque de largeur de fraise
Indique la largeur de la lame fraiseuse lorsqu’elle est sortie à son maximum. Permet de mieux juger les espacements entre les lamelles.
13- Marque du centre vertical
Indique le centre vertical de la lame (i.e. le centre de son axe).
14- Levier de verrouillage de la hauteur du guide
Ce levier verrouille le guide à la hauteur voulue.
15- Bouton de réglage de la profondeur
La profondeur de coupe s’ajuste en fonction des lamelles utilisées, car celles-ci existent en différentes grandeurs. Le réglage s’effectue en déplaçant le bouton de réglage de la profondeur ainsi qu’une vis de réglage fin, au besoin. La profondeur de coupe varie de 8 mm à 12,3 mm pour les lamelles les plus courantes. Elle peut parfois aller jusqu’à 22 mm pour accommoder des lamelles spéciales.
16- Indicateur du sens de rotation
Cet indicateur gravé sur l’appareil indique le sens de rotation de la lame.
17- Récupérateur de poussière
Embout sur lequel il est possible de fixer soit un sac récupérateur de poussière ou un aspirateur d’atelier pour diminuer la quantité de sciure émise lors des travaux.
18- Base de fixation (non présente sur l’image)
Sur quelques appareils, la base est conçue pour pouvoir être vissée sur un établi. L’appareil étant alors fixe, cela permet le fraisage de nombreuses pièces en utilisant des gabarits.
La fraiseuse à lamelles est utilisée pour effectuer rapidement et avec précision divers types d’assemblages invisibles, dont voici quelques exemples (vues en coupe).
Assemblage à angle droit.
Idéal pour les assemblages d’éléments qui subiront une traction dans une direction précise, l’exemple typique étant le tiroir.
Assemblage à onglets (en coin).
L’avantage de ce type d’assemblage est l’obtention d’une finition soignée lors de la réalisation de meubles, boites, coffres...
Assemblage longitudinal et transversal.
Utilisé pour assembler des pièces chant-à-chant (ex. : dessus de table).
Assemblage de cadres.
Permet un assemblage solide et d’aspect professionnel.
Assemblage en T.
Utilisé pour fixer la paroi centrale d’un meuble.
Les nécessaires:
Pour les pièces de plus de 25 mm d’épaisseur, pratiquer deux fentes, une au-dessus de l’autre, et utiliser deux lamelles.
